采掘技術：掘進機行走機構的構成和其工作原理的說明

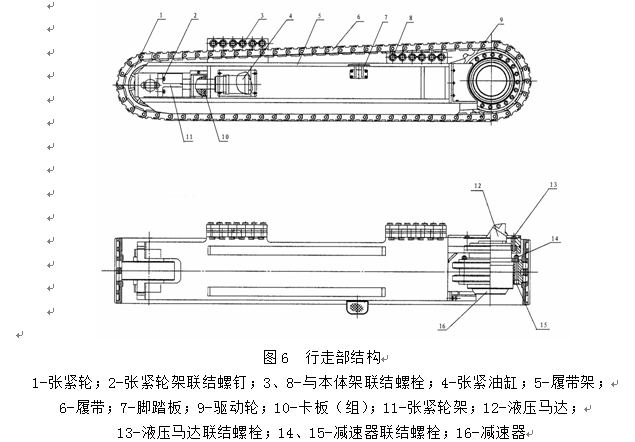

鴻銘機電綜掘機配件技術部為大家分享關于一般掘進機行走機構所包括的部件：主要由定量液壓馬達12、行星減速器16、驅動輪9、履帶6、張緊輪1、張緊油缸4、履帶架5等組成。

定量液壓馬達12通過行星減速器16及驅動輪9帶動履帶6實現行走。履帶6的松緊程度是靠張緊油缸4推動張緊輪托架11前后移動來進行調節的。張緊油缸為單作用形式，張緊輪伸出后靠卡板10鎖定，卡板的厚度分別為50mm、20mm、10mm、6mm，可隨意組合使用。張緊油缸、卡板均安裝在履帶外側，方便實用，并均配有蓋板以保證外形的美觀。液壓馬達、行星減速器均用高強度螺栓13、15與履帶架聯接。

左右履帶架各采用12顆M30的高強度螺栓3、8緊固在本體架的兩側。
